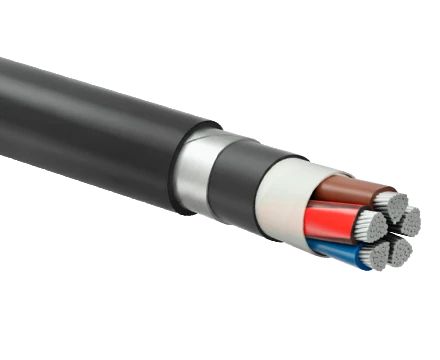

Силовой алюминиевый кабель: Технологии, применение и современные стандарты

В мире электротехники силовые кабели являются кровеносной системой, питающей энергией города, заводы и дома. Исторически сложилось так, что для этих целей использовались два основных металла: медь и алюминий. Если медь традиционно считалась эталоном надежности и проводимости, то алюминий прошел долгий путь от дешевой замены до высокотехнологичного материала, соответствующего современным стандартам. В этой статье мы подробно разберем, что представляет собой силовой алюминиевый кабель сегодня, где его применение оправдано, а где — опасно, и как отличить качественный продукт от устаревших решений.

Исторический контекст: Отказ и триумфальное возвращение

В советское время (особенно в 50–70-е годы) массовое жилищное строительство столкнулось с необходимостью удешевления электромонтажа. Решение было найдено в переходе с медных проводов на алюминиевые. Так появились знаменитые провода АПВ (алюминиевый провод в виниловой изоляции) и кабели АВВГ.

Однако опыт эксплуатации выявил серьезные недостатки «старого» алюминия:

1. Текучесть: Алюминий — мягкий металл. Под давлением винта в клемме или под воздействием температуры он со временем «вытекал» из соединения, ослабляя контакт.
2. Окисление: На поверхности алюминия мгновенно образуется оксидная пленка с высоким сопротивлением. В месте плохого контакта выделялось тепло, что приводило к оплавлению изоляции и пожарам.
3. Хрупкость: Алюминиевый провод после нескольких изгибов мог просто сломаться.

Из-за этого в Правилах устройства электроустановок (ПУЭ) появился запрет на использование алюминиевых проводов сечением менее 16 мм² для внутриквартирной разводки. Репутация алюминия была серьезно подмочена.

Возвращение: В начале XXI века металлургические компании разработали новые серии алюминиевых сплавов (в частности, серии 8000), которые лишены недостатков прошлого. Именно на их основе сегодня выпускаются современные кабели, разрешенные даже для квартирной проводки.

Маркировка и расшифровка: Что значат буквы?

Для понимания того, какой кабель перед вами, необходимо уметь читать его маркировку. Рассмотрим самую популярную марку — АВВГ.

• А — Алюминий: Первая буква (или ее отсутствие) указывает на материал токопроводящей жилы. Если буквы «А» нет — жила медная (например, ВВГ). Если есть — жила алюминиевая.
• В — Изоляция жилы: Виниловая (ПВХ-пластикат). Каждая отдельная жила покрыта слоем изоляции.
• В — Оболочка: Вторая «В» означает, что все изолированные жилы заключены в общую оболочку из того же ПВХ.
• Г — Голый: Отсутствие защитного бронированного покрова (брони из стальных лент). Это делает кабель гибким и удобным для прокладки внутри зданий.

Дополнительные индексы:

• нг (не поддерживающий горение): Оболочка кабеля выполнена из специального ПВХ-композита, который не распространяет горение при групповой прокладке.
• LS (Low Smoke): При воздействии огня выделяет мало дыма и газа.
• FRLS (Fire Resistance Low Smoke): Огнестойкий, сохраняет работоспособность в огне определенное время (обычно 180 минут).

Ключевые технические характеристики

1. Материал жилы: Современный силовой кабель изготавливается не из чистого алюминия (техническая марка АЕ), а из алюминиевого сплава (8176 или 8030). Эти сплавы обладают повышенной прочностью и гибкостью по сравнению со старыми марками.
2. Сечение (мм²): Площадь поперечного сечения жилы. От нее зависит максимальный ток, который может пропустить кабель без перегрева. Стандартные сечения: 2.5, 4, 6, 10, 16, 25, 35, 50, 70, 95, 120 мм² и выше.
3. Количество жил: От 1 до 5.
   • 1 жила: Для постоянного тока или заземления.
   • 2-3 жилы: Для однофазных сетей (фаза, ноль, земля).
   • 4-5 жил: Для трехфазных сетей (3 фазы, ноль, земля).
4. Длительно допустимый ток: Главный параметр для расчета нагрузки. Например, кабель АВВГнг-LS 3х2.5 при прокладке в воздухе рассчитан примерно на 21 Ампер.

Преимущества современного алюминиевого кабеля

Почему строители и энергетики снова обратили внимание на алюминий?

1. Стоимость: Алюминий примерно в 3–4 раза дешевле меди. Это колоссальная экономия при масштабном строительстве линий электропередач (ЛЭП), подстанций и вводов в многоквартирные дома.
2. Вес: Плотность алюминия составляет около 2700 кг/м32700 кг/м3, а меди — около 8900 кг/м38900 кг/м3. Алюминиевый кабель почти в 3 раза легче медного аналога того же сечения. Это снижает нагрузку на опоры ЛЭП и упрощает монтаж.
3. Коррозионная стойкость: В отличие от меди, алюминий не боится воздействия грунта и блуждающих токов так сильно (хотя и требует определенных условий прокладки).

Сферы применения

Где это лучший выбор?

• Магистральные линии электропередач: Высоковольтные линии (6–500 кВ) практически всегда строятся на основе сталеалюминиевых проводов (АС) или силовых кабелей с алюминиевыми жилами.
• Ввод питания в здания: От трансформаторной подстанции до вводно-распределительного устройства (ВРУ) в доме кабель прокладывается большого сечения (от 16 до 240 мм²). Здесь вес и цена играют решающую роль.
• Промышленные объекты: Для питания мощного оборудования на расстоянии, где не требуется сверхгибкость проводки.

Где использование ограничено или запрещено?

• Внутриквартирная проводка (до реформы): До недавнего времени ПУЭ запрещало использование алюминия сечением менее 16 мм² внутри квартир из-за риска пожаров от плохих контактов.
• Подвижные механизмы: Из-за того, что алюминий менее гибок, чем медь, его не рекомендуют использовать для питания оборудования, которое постоянно двигается (кран-балки, станки с подвижными частями), так как жила может переломиться от усталости металла.

Современный стандарт для жилья: Реформа ПУЭ

Важнейшее событие произошло в России в 2019 году. Минэнерго внесло изменения в ПУЭ (7-е издание), которые официально разрешили использование современных алюминиевых кабелей (из сплава 8030 и 8176) для электропроводки в жилых зданиях сечением от 2.5 мм².

Это стало возможным только при соблюдении двух условий:

1. Использование кабеля именно из новых сплавов (обязательно наличие сертификата).
2. Использование специальной арматуры: розеток, выключателей и клемм, рассчитанных именно на контакт с алюминием (часто имеют специальную маркировку «Al/Cu» или «Alu»).

Особенности монтажа и соединения

Главная проблема алюминия — его химическая активность. При прямом контакте с медью возникает гальваническая пара. В присутствии влаги начинается электролиз, который разрушает контакт («медная гниль»), что ведет к нагреву.

Правила монтажа:

• Клеммы: Использовать только те зажимы, которые предназначены для алюминия. Они имеют специальную смазку внутри (токопроводящую пасту), которая вытесняет влагу и предотвращает окисление.
• Опрессовка: Лучший способ соединения — это опрессовка через алюмомедные гильзы ГАМ. Медный проводник со стороны меди, алюминиевый — со стороны алюминия. Затем обжимается гидравлическим прессом.
• Болтовые соединения: Допускаются только через стальные шайбы-прокладки с использованием смазки (например, кварцевазелиновой пасты).
• Сварка: Сварка алюминия требует специальных навыков и электродов, поэтому применяется редко в быту.

Как отличить качественный кабель от подделки?

При покупке силового кабеля обратите внимание на:

1. Маркировка на оболочке: Она должна быть четкой, нанесенной несмываемой краской через каждые 50-100 см. На ней указывается завод-изготовитель, марка кабеля, ГОСТ или ТУ, дата выпуска.
2. Гибкость: Попробуйте согнуть конец провода. Современный алюминий должен гнуться без хруста и не ломаться после нескольких изгибов.
3. Срез: На срезе жилы не должно быть пустот или посторонних включений другого цвета. Металл должен быть однородным, светлым с характерным блеском алюминия.
4. Изоляция: Она должна плотно прилегать к жиле и сниматься с усилием, а не отслаиваться сама собой.

Заключение

Силовой алюминиевый кабель прошел эволюционный путь от опасного бюджетного решения до высокотехнологичного продукта. Сегодня это не просто способ сэкономить на меди, а обоснованный инженерный выбор для магистральных сетей и все чаще — для бытового применения при условии соблюдения современных стандартов безопасности. Главное правило при работе с ним — использовать правильные сплавы и специализированную арматуру. В этом случае алюминий становится надежным, долговечным и экономически выгодным проводником энергии будущего.
