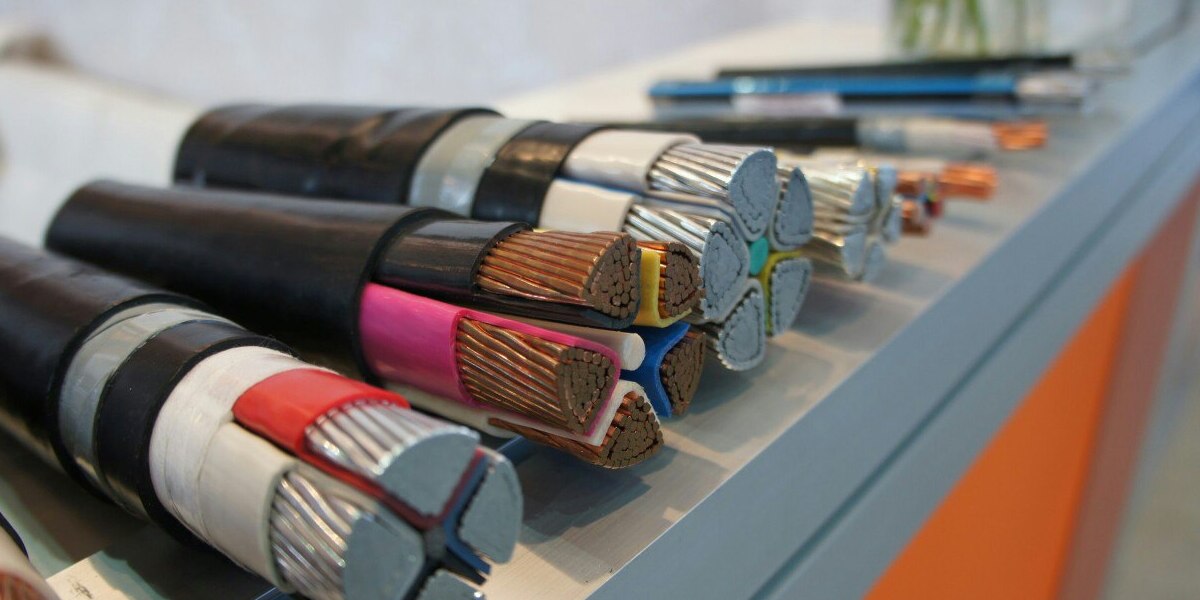

Силовые кабели: артерии современной цивилизации

В современном мире, пронизанном электрическими сетями, мы редко задумываемся о том, как энергия попадает от источника к потребителю. Линии электропередач, уходящие за горизонт, и розетки в наших домах — это лишь видимая часть огромной и сложной системы. Ее невидимым, но жизненно важным элементом являются кабели силовые. Это не просто провода в изоляции, а высокотехнологичные изделия, от надежности которых зависит работа заводов, освещение городов и безопасность людей.

В этой статье мы подробно разберем, что такое силовой кабель, из чего он состоит, какие виды существуют и как правильно выбрать изделие для конкретных задач.

Что такое силовой кабель?

Силовой кабель — это электротехническое изделие, предназначенное для передачи и распределения электрической энергии. В отличие от контрольных или сигнальных кабелей, по которым передаются информационные сигналы малой мощности, силовые кабели рассчитаны на протекание больших токов и высоких напряжений (от 0.66 кВ до сотен киловольт).

Их основная задача — доставить энергию от генерирующих станций к подстанциям, а затем распределить ее между промышленными объектами, жилыми домами и конечными потребителями.

Конструкция силового кабеля

Любой силовой кабель, независимо от его типа и назначения, имеет многослойную структуру. Каждый слой выполняет свою строго определенную функцию.

1. Токопроводящая жила
   Это «сердце» кабеля, по которому непосредственно протекает электрический ток.
   • Материал: Чаще всего используется медь или алюминий. Медь обладает лучшей проводимостью и гибкостью, алюминий — легче и дешевле.
   • Конструкция: Жила может быть монолитной (одна цельная проволока) или многопроволочной (скручена из множества тонких проволок). Многопроволочные жилы более гибкие, что важно для подвижных механизмов или при сложной прокладке.
   • Форма: Обычно круглая, но для высоковольтных кабелей может быть сегментированной или фасонной для уменьшения напряженности электрического поля.
2. Изоляция жилы
   Слой диэлектрика, который покрывает каждую токопроводящую жилу, предотвращая электрический пробой между ними.
   • Материалы:
     • ПВХ-пластикат (PVC): Самый распространенный материал для кабелей до 1 кВ. Дешевый, гибкий, но имеет ограничения по температуре (до +70°C).
     • Сшитый полиэтилен (СПЭ / XLPE): Стандарт для современных кабелей среднего и высокого напряжения (от 6 кВ). Обладает высокой нагревостойкостью (до +90°C), отличной диэлектрической прочностью и долговечностью.
     • Резина: Используется там, где требуется особая гибкость и стойкость к агрессивным средам.
3. Поясная изоляция и заполнение
   В многожильных кабелях пространство между изолированными жилами заполняется специальными материалами (невулканизированная резина, ПВХ-компаунд). Это придает кабелю круглую форму, необходимую для наложения последующих слоев и упрощает процесс разделки при монтаже.
4. Экран (для кабелей на напряжение 6 кВ и выше)
   Это критически важный элемент для высоковольтных кабелей. Экран выравнивает электрическое поле вокруг жилы, устраняя его концентрацию на неровностях (что может привести к пробою), и обеспечивает симметрию емкостных токов. Изготавливается из электропроводящих бумаг, полимерных лент или медных/алюминиевых проволок.
5. Оболочка
   Внешняя защитная «кожа» кабеля. Она защищает внутренние элементы от влаги, света, химических воздействий и незначительных механических повреждений. Обычно изготавливается из ПВХ-пластиката или полиэтилена.
6. Защитные покровы (Броня)
   Если кабель предназначен для прокладки в земле, воде или местах с риском механических повреждений (например, под дорогой), он оснащается броней.
   • Типы брони:
     • Стальные ленты (обозначение «Б»): Защищают от случайных ударов лопатой или грызунов.
     • Стальные оцинкованные проволоки (обозначение «К»): Выдерживают значительные растягивающие нагрузки, используются для прокладки в шахтах, под водой или на воздушных линиях.

Классификация силовых кабелей

Силовые кабели классифицируются по нескольким ключевым параметрам:

1. По номинальному напряжению

• Низковольтные (до 1 кВ): Самый массовый сегмент. Используются в быту, офисах, на производстве для внутренней разводки. Пример: ВВГ, NYM.
• Среднего напряжения (3–35 кВ): Питают городские подстанции, крупные заводы. Пример: ПвПг (сшитый полиэтилен в изоляции).
• Высокого напряжения (110 кВ и выше): Магистральные линии, связь между энергосистемами. Это сложные инженерные сооружения с системами мониторинга.

2. По типу изоляции

• С бумажной пропитанной изоляцией: Классический тип (например, АСБ). Постепенно вытесняется более современными материалами из-за гигроскопичности бумаги.
• С пластмассовой изоляцией (ПВХ, полиэтилен): Самый распространенный тип сегодня.
• С резиновой изоляцией: Для специфических условий эксплуатации.

3. По материалу жилы

• Медные: Обладают меньшим сопротивлением, лучше паяются и соединяются. Дороже алюминиевых.
• Алюминиевые: Легче и дешевле. Современный стандарт допускает их использование даже в жилых домах при условии применения специальных сплавов и арматуры.

Маркировка силовых кабелей (на примере ВВГ)

Маркировка — это буквенный код, описывающий конструкцию кабеля. Разберем самый популярный в быту пример — ВВГнг(А)-LS 3х2.5:

• А (в начале отсутствует) — Жила медная. Если бы стояла буква «А» (АВВГ), жила была бы алюминиевой.
• В — Изоляция жил из ПВХ-пластиката.
• В — Оболочка из ПВХ-пластиката.
• Г — «Голый», отсутствие защитного бронированного покрова.
• нг — Не распространяет горение при групповой прокладке.
• (А) — Категория по нераспространению горения (самая строгая).
• LS — Low Smoke (пониженное дымо- и газовыделение).
• 3х2.5 — 3 токопроводящие жилы сечением 2.5 мм² каждая.

Правила выбора кабеля

Выбор силового кабеля — это ответственная инженерная задача. Ошибка может привести к пожару или выходу оборудования из строя.

1. Расчет нагрузки: Необходимо знать мощность потребителей и длину линии. На основе этого рассчитывается токовая нагрузка. Сечение жилы выбирается с запасом (обычно по таблицам ПУЭ), чтобы кабель не перегревался при работе.
2. Условия прокладки:
   • Внутри помещений: Обычно используют ВВГнг-LS.
   • В земле: Требуется бронированный кабель (например, ВБШв), чтобы защитить его от механических повреждений при раскопках или атак грызунов.
   • На улице/воздухе: Кабель должен быть устойчив к ультрафиолету и перепадам температур.
3. Материал жилы: Для стационарной проводки внутри зданий медь предпочтительнее из-за надежности контактов. Алюминий выгоден для магистральных линий из-за веса и цены.
4. Напряжение сети: Кабель должен быть рассчитан на напряжение вашей сети с запасом. Для бытовой сети 220/380 В нужен кабель на 0.66 кВ или 1 кВ.

Монтаж и эксплуатация

• Минимальный радиус изгиба: При прокладке нельзя изгибать кабель слишком сильно. Радиус изгиба обычно составляет от 6 до 15 диаметров самого кабеля (в зависимости от типа). Излом изоляции может привести к ее повреждению и последующему пробою.
• Температура монтажа: Большинство кабелей с ПВХ-изоляцией нельзя прокладывать при температуре ниже -15°C без подогрева, так как изоляция может треснуть.
• Соединения: Соединение кабелей должно выполняться только сертифицированными методами: опрессовка гильзами, сварка термитными патронами или использование специальных клеммных коробок. Простая скрутка категорически запрещена!

Заключение

Силовой кабель — это фундамент любой энергетической системы. От крошечного провода внутри смартфона до гигантских подводных линий между континентами — везде работают эти «невидимые герои». Понимание их устройства, умение читать маркировку и правильно выбирать изделие под конкретную задачу является залогом безопасности, надежности и эффективности всей нашей жизни, зависящей от электричества.
