Блок подпорной стенки железобетонный: Инженерное искусство удержания земли

Ландшафтный дизайн и строительство на участках со сложным рельефом — будь то крутой склон, высокий берег реки или террасированный сад — всегда сталкиваются с одной фундаментальной проблемой: силой гравитации. Земля имеет вес, и на склоне она стремится сместиться вниз. Чтобы удержать грунт, предотвратить оползни, эрозию и создать ровные площадки для строительства, человечество веками строило подпорные стены. Сегодня одним из самых технологичных, надежных и быстровозводимых решений являются блок подпорной стенки железобетонный.

В этой статье мы подробно разберем, что представляют собой эти конструкции, как они работают, из чего состоят и почему стали стандартом в современном строительстве.

Что такое подпорная стена и зачем она нужна?

Подпорная стена — это инженерное сооружение, предназначенное для удержания от обрушения и восприятия давления грунта (и иных нагрузок), находящегося за ней.

Ее основные функции:

1. Террасирование: Создание горизонтальных ярусов (террас) на крутом склоне. Это позволяет эффективно использовать площадь участка, разбивать сады, строить дома на разных уровнях.
2. Защита от эрозии: Предотвращение смыва плодородного слоя почвы дождевыми и талыми водами.
3. Укрепление берегов: Стабилизация береговой линии водоемов, предотвращение подмыва фундаментов зданий.
4. Эстетика: Создание многоуровневого ландшафта, который визуально обогащает пространство.

Эволюция: От камня и габионов к железобетонным модулям

Исторически подпорные стены строили из камня (сухая кладка или на растворе), кирпича или дерева. Позже появились габионы — сетчатые корзины, наполненные камнем. Все эти методы имеют недостатки:

• Трудоемкость: Каменная кладка требует высокой квалификации и занимает много времени.
• Габариты: Массивные стены занимают много места.
• Ограничения по высоте: Без сложных инженерных расчетов каменные стены сложно сделать высокими.

Появление сборных железобетонных блоков (модульных блоков) стало революцией. Это готовые заводские изделия, которые собираются на объекте как конструктор «Лего», но с гораздо более серьезными инженерными требованиями.

Конструкция и принцип работы железобетонного блока

Современный блок подпорной стенки — это не просто кусок бетона. Это сложное инженерное изделие, форма которого продиктована физикой.

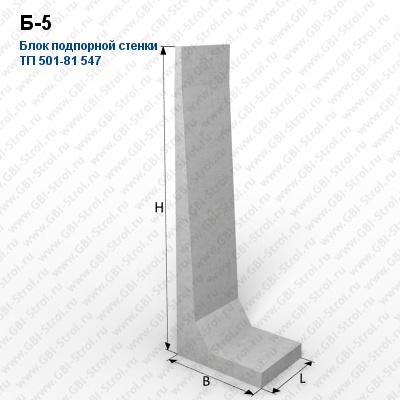

1. Геометрия «перевернутого Т»

Большинство блоков имеют форму, напоминающую перевернутую букву «Т» или клин.

• Основание (фундаментная часть): Широкая нижняя часть обеспечивает устойчивость блока на основании.
• Стена (вертикальная часть): Удерживает грунт.
• Фаска (откос): Задняя часть блока имеет наклон в сторону засыпки. Это критически важный элемент. Он позволяет создать «сцепление» с грунтом, который давит на стену.

2. Система соединения

Блоки укладываются друг на друга со смещением (вразбежку). В их конструкции предусмотрены специальные пазы и выступы. Это обеспечивает:

• Взаимную блокировку: Стена не развалится под собственным весом.
• Сдвиговую устойчивость: Блоки сопротивляются горизонтальному смещению.

3. Армирование и заполнение

Сама по себе бетонная стена может треснуть под огромным давлением грунта. Поэтому конструкция работает как единый механизм:

1. Внутреннее заполнение: Полость внутри блоков (между передней и задней стенкой) заполняется щебнем или гравием. Это создает «тело» стены и обеспечивает дренаж.
2. Армирование (Грунтовый анкер): Для высоких стен (обычно выше 1-1.2 метра) обязательна установка георешетки или анкеров. Это специальные синтетические сетки, которые укладываются между рядами блоков и уходят вглубь засыпки. Они связывают массив грунта за стеной с телом стены, превращая их в единую конструкцию.

Физика процесса: Как стена держит землю?

Давление грунта на стену — это не просто вес земли. Это активное боковое давление. Оно зависит от:

• Высоты стены ( $H$ ).
• Угла внутреннего трения грунта ( $\varphi$ ).
• Удельного веса грунта ( $\gamma$ ).

Формула активного давления грунта (упрощенно по Кулону) выглядит так:

$$
P_a = \frac{1}{2} \gamma H^2 K_a$$
где KaKa​ — коэффициент активного давления.

Из формулы видно главное: давление растет квадратично в зависимости от высоты ( H2H2 ). То есть, если вы увеличите высоту стены в 2 раза, давление на нее возрастет в 4 раза. Именно поэтому железобетонные блоки с их высокой прочностью на сжатие и возможностью армирования являются идеальным материалом для таких задач.

Типы железобетонных блоков

1. Монолитные блоки: Сплошные изделия из бетона марки не ниже М200-М300. Самые прочные и тяжелые.
2. Двухстенные блоки (с пустотами): Имеют переднюю и заднюю стенку, соединенные перегородками. Полость между ними заполняется щебнем при монтаже. Это снижает вес самого блока и улучшает дренаж всей системы.
3. Фасадные (декоративные) блоки: Лицевая сторона может иметь фактуру колотого камня, кирпича или дерева. После монтажа стена выглядит как натуральная каменная кладка, но обладает всеми преимуществами бетона.

Технология монтажа: Пошаговый алгоритм

Правильный монтаж — это 90% успеха. Ошибки здесь недопустимы.

1. Проектирование и расчеты: Инженер определяет высоту стены, тип грунта, необходимость дренажа и армирования георешеткой.
2. Разметка и подготовка основания:
   • Выемка грунта по всей длине будущей стены.
   • Устройство подушки из песка и щебня с послойным трамбованием виброплитой. Основание должно быть идеально ровным и плотным.
3. Укладка первого ряда:
   • Блоки устанавливаются на подготовленное основание.
   • Тщательная проверка уровня по горизонтали и вертикали. Первый ряд — самый важный.
4. Заполнение щебнем:
   • После укладки ряда полость блока заполняется мытым щебнем (фракция 5-20 или 20-40 мм). Щебень трамбуется виброплитой через каждые 10-15 см высоты.
5. Укладка последующих рядов:
   • Блоки следующего ряда укладываются со смещением швов (обычно не менее 1/4 длины блока).
6. Установка георешетки:
   • На расчетной высоте в тело стены укладывается рулон георешетки, который уходит за линию «склона» на определенное расстояние (обычно 60-80% от высоты стены) и укладывается в горизонтальную траншею с утрамбованным щебнем.
7. Засыпка за стеной:
   • Пространство за стеной засыпается послойно тем же щебнем (не грунтом!). Это критически важно для дренажа. Вода не должна скапливаться за стеной, создавая гидростатическое давление (гидростатический паралич — главная причина разрушения подпорных стен).
8. Финишная засыпка:
   • Самый верхний слой (30-50 см) может быть выполнен из плодородного грунта для высадки растений.

Преимущества железобетонных блоков перед другими решениями

• Скорость монтажа: Сборка готовых блоков происходит в разы быстрее, чем возведение стены из камня или заливка монолита на месте.
• Дренаж: Конструкция «двухстенного» блока с заполнением щебнем является самоосушающейся системой.
• Прочность и долговечность: Железобетон не гниет (как дерево), не разрушается от влаги так быстро, как кирпич без защиты, и обладает огромной несущей способностью.
• Эстетика и вариативность: Широкий выбор форм, цветов и фактур позволяет вписать стену в любой ландшафтный дизайн.
• Экономия места: Современные блоки позволяют строить тонкие, но прочные стены, экономя полезную площадь участка по сравнению с массивной каменной кладкой.

Заключение

Железобетонный блок подпорной стенки — это яркий пример того, как инженерная мысль превращает тяжелый строительный материал в изящный и эффективный инструмент ландшафтного дизайна. Это не просто барьер для земли, а сложная система перераспределения нагрузок, дренажа и армирования.

При правильном проектировании и строгом соблюдении технологии монтажа такая стена будет стоять десятилетиями, надежно удерживая тонны грунта, украшая участок и обеспечивая безопасность вашего дома на сложном рельефе. Экономия на качестве блоков или квалификации монтажников может привести к катастрофическим последствиям, поэтому к выбору этого элемента стоит подходить с максимальной ответственностью.
