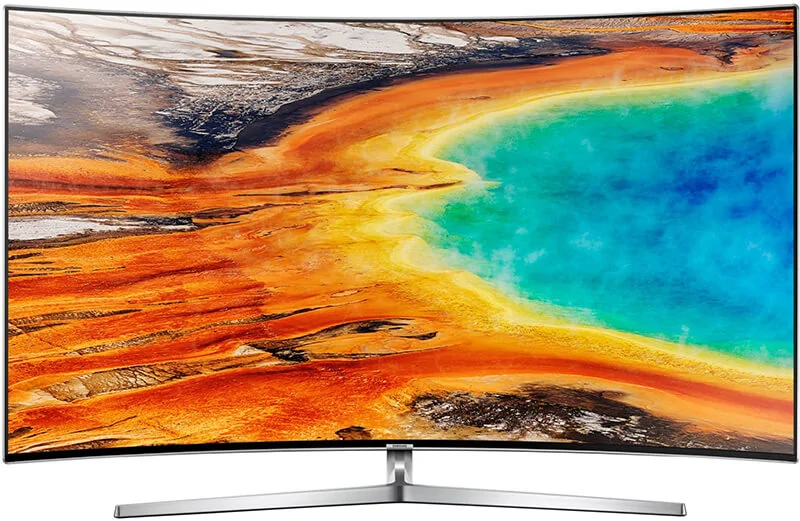

Thomson не включается: проверяем блок питания

Телевизор не подает признаков жизни, индикатор не загорается, пульт молчит — в большинстве случаев виноват блок питания. Ниже — понятные шаги, как быстро проверить питание и не нарваться на лишний ремонт. Разборы с конкретными моделями и кодами ошибок удобно смотреть на TVVisor — пригодится, когда симптомы совпадают с вашим случаем.

Сначала смотрим на симптомы: что именно “не включается”

Индикация и поведение при нажатии “Power”

Правильное чтение симптомов экономит время. Разные “не включается” означают разные сбои:

• Индикатор вообще не горит. Часто отсутствует дежурное питание 5 В (standby). Это может быть пробитый сетевой предохранитель, сгоревший первичный ключ (MOSFET), оборванный пусковой резистор ШИМ-контроллера или короткое в первичной части. Редко — банально разболтавшийся сетевой шнур или дохлый сетевой фильтр-пилот.
• Индикатор горит красным, но на нажатия не реагирует. Дежурка 5 В живет, но не стартует основное питание (12/24 В). Возможен обрыв по линии PS-ON, просадка 5 В, высохшие конденсаторы в дежурке или короткое на вторичной стороне БП.
• Индикатор мигает кодами. Блок питания пытается запуститься и уходит в защиту. Причины: короткое по 12/24 В, пробитые вторичные диоды/сборки Шоттки, неисправный драйвер подсветки, перегрузка по светодиодам, проблемы с PFC.
• Есть звук, нет изображения. Строго говоря, это уже не “не включается”. Обычно это подсветка: питание выходит, но драйвер LED уходит в защиту. Быстрый тест — подсветите экран фонариком под острым углом: если видны контуры, питание на плате есть, а подсветка не стартует.

Посторонние звуки и запахи

Треск, свист, “пшик” из области питания — тревожный сигнал. Свист при попытке включения часто говорит о пульсациях из‑за высохших конденсаторов или уводе ШИМ в автоперезапуск. Запах гари с зоны БП — ищем вздутые электролиты, трещины в резисторах, потемнение платы.

Внешние факторы

Не сбрасывайте на самотек простые вещи: сетевой фильтр с кнопкой, сработавший автомат, разболтанная розетка, адаптер‑удлинитель с внутренним обрывом. Thomson с внешним адаптером (редко, но встречаются) часто “умирают” именно на адаптере: он перестает выдавать номинальное напряжение под нагрузкой.

Безопасность и инструменты: как проверять блок питания дома

Минимальный набор, который реально помогает

Проверять блок питания без приборов — как гадать на кофейной гуще. Минимум, который имеет смысл держать под рукой:

• Мультиметр с режимом постоянного напряжения и прозвонкой.
• Отвертки, пинцет, фонарик, лупа.
• Антистатический браслет или хотя бы заземляющий контакт для корпуса.
• Изопропиловый спирт и щетка для очистки от флюса/копоти.
• Новые батарейки для пульта (чтобы исключить банальность).
• По желанию: лабораторный блок питания с ограничением тока для проверки подсистем.

С этим набором вы уже сможете проверить наличие 5 В дежурки, факт старта основных шин и отсеять половину типовых неисправностей.

Важные правила безопасности

Внутри БП присутствует опасное напряжение 310–400 В на первичном фильтрующем конденсаторе. Даже после отключения от сети он держит заряд. Соблюдайте простые правила:

• Работайте одной рукой, второй не касайтесь корпуса и земли — так вы снижаете риск прохождения тока через сердце.
• Не трогайте первичную часть платы, пока явно не разрядили конденсатор (через резистор высокой мощности, а не отвёрткой).
• Не замыкайте “напрямик” сигнальные линии PS-ON/BL-ON, если не уверены в логике — можно повредить главную плату.
• Всегда вынимайте вилку из розетки перед разборкой. Проверяйте отсутствие напряжения мультиметром, а не на глаз.
• Если нет опыта пайки, не экспериментируйте с заменой ключевых элементов первички: ошибка чревата повторным взрывом.

Эти меры не усложняют жизнь. Они экономят деньги и уберегут от неприятностей.

Пошаговая диагностика: от розетки до дежурных 5 В

Шаги, которые стоит сделать до разборки

1) Розетка и кабель. Подключите телевизор напрямую в исправную розетку, минуя пилоты и удлинители. Проверьте кабель на заломы и люфты.

2) Сброс питания. Полностью обесточьте TV на 5–10 минут. Удерживайте кнопку Power на самом телевизоре 10–15 секунд. Это снимает остаточные заряды и сбрасывает часть защит.

3) Пульт и кнопки. Поменяйте батарейки. Попробуйте включить с панели телевизора — иногда залипает клавиатурная плата.

4) Внешний адаптер (если у вашей модели он есть). Измерьте напряжение без нагрузки и под нагрузкой (хотя бы лампочкой/резистором). Просадка более 10% — адаптер под замену.

Если после этого индикатор по‑прежнему темный — переходим к разборке.

Проверяем дежурку 5 В

На большинстве плат БП разъем, уходящий на MainBoard, имеет маркировки: 5V, 12V, 24V, GND, STB, PS-ON, BL-ON. Включите вилку в розетку, не нажимая Power, и измерьте напряжение между 5V-STB (или 5V) и GND. Норма — 4.8–5.2 В. Варианты:

• 0 В. Ищем проблему в первичной части: сетевой предохранитель, мост, ключ, пусковой резистор, ШИМ-контроллер, силовые цепи дежурки. Осмотрите плату: вздутые электролиты (обычно 10–47 мкФ в первичке дежурки), почерневшие резисторы, трещины пайки трансформатора.
• Есть 5 В, но TV не стартует. Проверьте линию PS-ON с главной платы: при нажатии Power логика обычно поднимает ее до 3–5 В, сигнализируя БП включить основные шины. Если PS-ON не меняется — проблема может быть на MainBoard, но блок питания тоже подозреваем на просадку 5 В под нагрузкой.

Полезный прием: измерьте 5 В в момент старта. Если напряжение “проваливается” ниже 4.7 В и телевизор уходит в защиту — меняйте электролиты в дежурной цепи, проверяйте оптопару и стабилитрон/ШИМ обратной связи.

Запускаем основные шины: 12/24 В и подсветку

При подаче PS-ON блок должен выдать 12 В (питание MainBoard/аудио) и 24 В (подсветка, если драйвер на этой же плате). Замерьте:

• 12 В: 11.7–12.3 В под нагрузкой — хорошо. Скачки и пульсации — кандидаты: вторичные конденсаторы 1000–2200 мкФ, диоды Шоттки.
• 24 В: 23–25 В. Если линия падает до нуля при подключении к драйверу подсветки — ищем короткое в драйвере/LED‑линейках.

Не стоит “насильно” включать БП перемычкой PS-ON на 5 В, если не уверены в схеме. При таком запуске лучше использовать резистор 1–5 кОм и контролировать ток.

Визуальный осмотр обязателен: кольцевые трещины вокруг ножек трансформатора, дросселей и разъемов встречаются постоянно и дают плавающие симптомы. Пропаяйте подозрительные места.

Типовые неисправности БП Thomson и как их устраняют

Что чаще всего ломается

У Thomson встречаются как раздельные платы (PSU + MainBoard), так и совмещенные решения. В любом случае статистика поломок схожая:

• Электролитические конденсаторы. В дежурке и по 12/24 В высыхают первыми. Симптомы: долгий старт, мигание, самоперезагрузка, гул/свист. Замена на низкоимпедансные 105°C часто полностью решает проблему.
• Первичный ключ (MOSFET) и его обвязка. Пробой ключа обычно тянет за собой предохранитель и резисторы‑шунты. Без поиска первопричины (конденсаторы/ШИМ) замена не спасет — сгорит повторно.
• ШИМ-контроллер и пусковой резистор. Резистор уходит в мегомы, контроллер не стартует — дежурка мертва, индикатор темный.
• Оптопара и стабилизация. Потеря обратной связи дает “заводку” БП, скачки напряжений и защиту.
• Вторичные диоды/сборки. Короткое на 12/24 В сажает блок и уводит в защиту с миганием индикатора.
• PFC-каскад. При его отказе напряжение на сетевом конденсаторе остается ~310 В, блок может свистеть, не выдавая номинальную мощность. Симптом — старт есть, но моментально срыв при нагрузке.

Список минимумов для профилактики при типичном ремонте: заменить подозрительные электролиты (особенно мелкие в дежурке), проверить/заменить оптопару, прозвонить диоды, пропаять силовые узлы. Если сгорел MOSFET, меняют его вместе с ШИМ и проверяют всё вокруг — от резисторов до демпферной цепочки.

Когда виновата не плата БП

Даже если телевизор “мертв”, иногда корень не в самом блоке питания:

• Главная плата не подает PS-ON. Дежурка есть, но логика молчит. Проверьте кварц, стабилизаторы 1.2/1.8/3.3 В на MainBoard. Сильный нагрев процессора/PMIC без старта — признак ее неисправности.
• Драйвер подсветки с короткой LED‑линейкой. БП штатно выдает 24 В, но загорается защита при подключении драйвера. Отсоедините шлейф подсветки и замерьте — напряжение стабилизируется? Значит, дело в подсветке.
• Плата кнопок/IR. Залипшая кнопка Power держит линию в активном состоянии или в замыкании на землю — TV циклично уходит в защиту или не стартует. Отсоедините шлейф кнопок и проверьте.

И еще про экономику ремонта. Плата БП в сборе иногда стоит сопоставимо с ценой труда. Если у вас нет опыта пайки, замена узлом — самый быстрый и безопасный путь. Но на вторичном рынке полно б/у плат с неизвестной историей: проверяйте ревизию, совместимость разъемов и посадочных мест.

Короткий чек‑лист перед тем, как ехать в сервис

• Есть ли 5 В дежурки стабильно и без просадки.
• Меняется ли PS-ON при нажатии Power.
• Поднимаются ли 12/24 В и остаются ли стабильными.
• Нет ли явных следов перегрева/вздутия конденсаторов.
• Как ведет себя TV с отключенным драйвером подсветки.

Этот мини‑алгоритм поможет описать мастеру проблему предметно: так вы сэкономите на диагностике и быстрее получите рабочий телевизор.

Если чувствуете запах гари, слышите щелчки и видите сработавший предохранитель — не подавайте питание повторно “на авось”. Такое добивает уцелевшие элементы. В остальном — аккуратная проверка по шагам выше часто выводит на причину за один вечер.
