Компонентные уплотнения для насосов: инженерный подход к герметизации

В современной промышленности насосное оборудование является «сердцем» технологических процессов, перекачивая огромные объемы жидкостей — от чистой воды до агрессивных химикатов и абразивных пульп. Надежность и эффективность работы насоса напрямую зависят от одного критически важного узла — уплотнения вала от https://ptfilter.ru/catalog/tortsevye-uplotneniya-vala-nasosa/. Именно оно предотвращает утечку перекачиваемой среды в атмосферу и защищает подшипниковый узел от попадания загрязнений.

Среди многообразия уплотнительных решений особое место занимают компонентные уплотнения. В отличие от картриджных (блочных) уплотнений, поставляемых в виде готового модуля, компонентные уплотнения собираются непосредственно на месте монтажа из отдельных, стандартных деталей. Этот подход, требующий высокой квалификации персонала, открывает широкие возможности для кастомизации и оптимизации.

Что такое компонентное уплотнение?

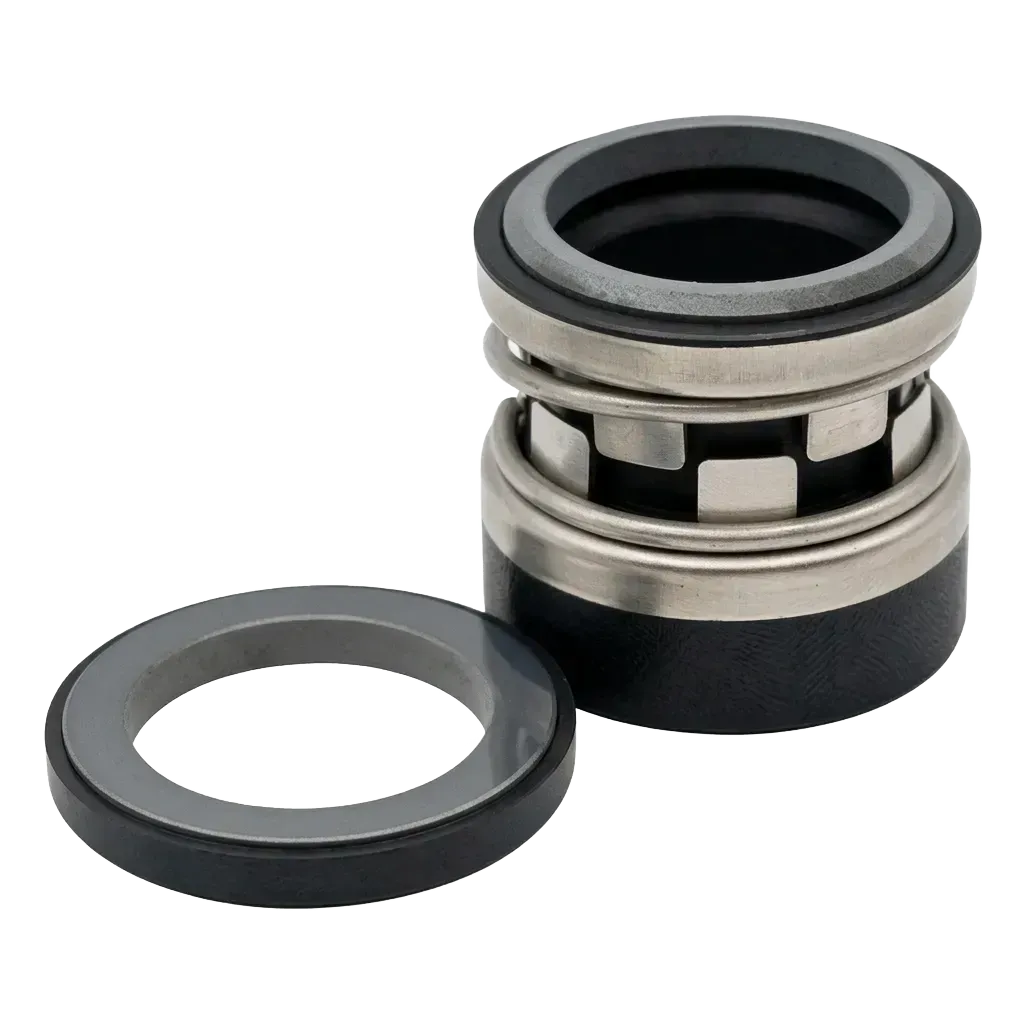

Компонентное механическое уплотнение — это уплотнительное устройство, состоящее из отдельных, взаимозаменяемых частей, которые подбираются и собираются в единую конструкцию для конкретного насоса и условий эксплуатации.

Основные элементы такого уплотнения идентичны картриджному:

1. Пара трения (торцевое уплотнение): Два кольца с тщательно притертыми поверхностями — одно вращается вместе с валом (вращающееся кольцо), другое неподвижно закреплено в корпусе насоса (стационарное кольцо). Одно кольцо изготавливается из твердого материала (карбид кремния, карбид вольфрама, керамика), другое — из более мягкого (углеграфит).
2. Вторичные уплотнения: Эластичные элементы (кольца O-Ring, прокладки, сильфоны), которые герметизируют зазор между вращающимися и неподвижными частями, предотвращая утечку среды вдоль вала.
3. Вспомогательные элементы: Пружины (одна или несколько) или сильфоны, обеспечивающие постоянный поджим пары трения; металлические детали (опорные кольца, держатели), защищающие эластомеры от экструзии.

Главное отличие заключается в том, что в компонентном исполнении вы не покупаете готовый «картридж». Вы покупаете набор деталей: «вращающееся кольцо из SiC, стационарное из графита, вторичные уплотнения из EPDM, пружина из нержавеющей стали».

Преимущества компонентных уплотнений

Несмотря на растущую популярность готовых картриджей, компонентные уплотнения остаются незаменимыми во многих отраслях благодаря ряду весомых преимуществ.

1. Максимальная гибкость и кастомизация

Это ключевое преимущество. Инженер может подобрать материалы для каждого элемента исходя из конкретных условий:

• Агрессивность среды: Для кислот можно выбрать пару трения SiC/SiC с уплотнениями из PTFE (тефлон) или FFKM (Kalrez). Для щелочей подойдут графитовые пары с уплотнениями из EPDM.
• Температура: При высоких температурах (свыше 200°C) используются специальные эластомеры или металлические сильфоны вместо пружин.
• Абразивы: Для перекачивания жидкостей с песком или шламом применяются пары трения с твердосплавным покрытием.

Такой уровень настройки практически недостижим при использовании стандартных картриджей.

2. Экономическая эффективность

• Снижение складских запасов: Заводу не нужно хранить десятки готовых картриджей для каждого типа насоса. Достаточно иметь на складе ограниченный ассортимент стандартных колец, пружин и эластомеров. Из этого набора можно собрать уплотнение для любой задачи.
• Стоимость ремонта: При выходе из строя одной детали (например, износилось графитовое кольцо) в компонентном уплотнении меняется только эта деталь. В картриджном уплотнении чаще всего меняется весь дорогостоящий модуль целиком.

3. Универсальность

Компонентные уплотнения идеально подходят для ремонта старых насосов, для которых производители оригинальных картриджей давно прекратили поддержку. Имея чертеж и базовые детали, механик может восстановить работоспособность практически любого агрегата.

4. Компактность

В некоторых случаях, особенно при ремонте или на насосах с ограниченным пространством для монтажа, компонентное уплотнение может быть собрано в более компактном корпусе, чем стандартный картридж.

Недостатки и риски

Несмотря на очевидные плюсы, у компонентных уплотнений есть и слабые стороны:

1. Зависимость от квалификации персонала: Сборка компонентного уплотнения — это тонкая работа. Ошибка при установке (поворот кольца на валу в другую сторону, неправильная ориентация пружины, повреждение эластомера инструментом) приведет к немедленному выходу узла из строя. Требуется опытный механик или сервисный инженер.
2. Человеческий фактор: Риск загрязнения (попадание пыли, металлической стружки между поверхностями трения) при сборке на месте значительно выше, чем при заводской сборке картриджа в стерильных условиях.
3. Время простоя: Сборка «с нуля» занимает больше времени, чем простая замена готового картриджа.

Материалы: основа надежности

Правильный выбор материалов — это 90% успеха при проектировании компонентного уплотнения.

Материалы пары трения:

• Углеграфит (Carbon): Классический материал для стационарного кольца. Обладает хорошими антифрикционными свойствами и химической стойкостью. Износ компенсируется за счет мягкости материала.
• Карбид кремния (Silicon Carbide, SiC): Очень твердый материал с высокой теплопроводностью и отличной стойкостью к износу и коррозии. Идеален для чистых химикатов. Однако он хрупок и чувствителен к термическому удару и сухому ходу (работе без жидкости).
• Карбид вольфрама (Tungsten Carbide): Чрезвычайно твердый и износостойкий материал. Используется для перекачивания абразивных сред и шламов.
• Керамика (Alumina): Более дешевая альтернатива карбиду кремния, но с меньшей теплопроводностью и стойкостью к термоударам.

Материалы вторичных уплотнений (Эластомеры):

Выбор зависит от химической совместимости и температуры:

• *NBR (Нитрильный каучук): Универсальный материал для масел, нефтепродуктов и воды при умеренных температурах (-30°C до +100°C).
• *EPDM: Стойкость к горячей воде, пару, щелочам и многим растворителям. Неустойчив к маслам и топливу.
• Viton (FKM): Высокая химическая стойкость к кислотам, маслам, высоким температурам (до +200°C).
• PTFE (Teflon): Инертен практически ко всем средам, выдерживает экстремальные температуры. Недостаток — низкая эластичность.
• FFKM (Kalrez): Элитный сегмент эластомеров. Максимальная химическая и температурная стойкость (до +320°C).

Процесс сборки: ключевые правила

Чтобы компонентное уплотнение работало долго, необходимо строго следовать алгоритму:

1. Подготовка: Все детали должны быть идеально чистыми. Поверхности трения нельзя трогать голыми руками (жир с пальцев может привести к проскальзыванию).
2. Монтаж на валу: Вращающееся кольцо устанавливается на вал. Важно убедиться, что пружина или сильфон не заклинены. Поверхность вала должна быть гладкой, без следов коррозии и износа.
3. Установка в корпус: Стационарное кольцо устанавливается в гнездо корпуса насоса. Часто оно фиксируется штифтом или винтом.
4. Центрирование: Самый ответственный этап. Необходимо выставить соосность вала и корпуса так, чтобы торцевые зазоры были равномерными по всей окружности. Перекос приведет к перегреву и быстрому разрушению пары трения.
5. Предварительный поджим: Пружина должна быть сжата ровно настолько, насколько это предусмотрено конструкцией.

Заключение

Компонентные уплотнения — это мощный инструмент в руках инженера-механика. Они олицетворяют гибкость инженерного подхода, позволяя создавать оптимальные решения там, где стандартные продукты не справляются. Несмотря на то что мир движется в сторону упрощения обслуживания (картриджные уплотнения), компонентные конструкции остаются незаменимыми в химической промышленности, нефтегазовом секторе и энергетике, где условия эксплуатации требуют индивидуального подбора материалов и максимальной экономии при ремонтах. Их будущее — за профессионалами, способными грамотно спроектировать и безупречно собрать этот сложный узел.
